在工业自动化测量领域，浆液类介质的流量计量一直是一道难题。无论是矿山的矿浆输送、煤化工的水煤浆制备，还是造纸厂的纸浆工艺，这些介质普遍具有含固量高、颗粒硬度大、易沉淀结垢等特点，对流量计的核心部件——传感器构成了持续的磨损与附着威胁。针对这一工况需求，天俊仪表推出的浆液型电磁流量计传感器，从衬里材料与电极结构两个维度入手，实现了针对性的优化设计。
一、浆液测量的技术难点
浆液属于典型的固液两相流，其测量难点主要体现在两个方面：一是固体颗粒在高速冲刷下对传感器内壁和电极表面产生持续的磨蚀作用，长期运行后容易导致衬里减薄甚至穿透，缩短仪表使用寿命；二是浆液中的黏性物质和细颗粒容易在电极表面积聚结垢，形成绝缘层后削弱信号拾取能力，导致测量值漂移甚至失效。针对这两大痛点，天俊仪表从材料选型与结构优化两个维度进行了针对性的设计改进。
二、聚氨酯衬里：以耐磨为核心的选材逻辑
在电磁流量计常见的衬里材料中，聚四氟乙烯（PTFE）以优异的耐腐蚀性著称，但耐磨性较差，不适用于含固体颗粒的介质；氯丁橡胶具有一定弹性与耐磨性，但在长期磨损工况下的耐久性仍有限。相比之下，聚氨酯橡胶（PU）在耐磨性方面表现突出——其耐磨性能相当于天然橡胶的10倍左右，对沙子、淤泥、矿浆、煤浆等强磨损性颗粒介质具有良好的耐受能力。在矿冶设备的实际应用中，采用坚固聚氨酯衬里的电磁流量计能够有效延长仪表在磨蚀性浆液环境中的使用寿命。
天俊仪表的浆液型传感器选用聚氨酯作为内衬材料，正是基于这一工程实践的考量。聚氨酯材质具有良好的弹性和抗撕裂强度，能够吸收颗粒冲击能量，减少衬里表面的微观剥落。需要说明的是，聚氨酯衬里的适用温度通常在40～60℃以下，因此不适用于高温浆液工况。在实际选型时，用户需根据现场介质的实际温度进行合理匹配。
保护法兰结构：衬里翻边处的防护延伸设计
在浆液工况下，除了传感器直管段内壁遭受冲刷外，还有一个容易被忽视的薄弱环节——衬里翻边端面。电磁流量计的聚氨酯衬里在传感器两端法兰面上通常会形成一圈翻边，起到密封垫片的作用，实现管法兰与传感器之间的无垫片连接。然而，当管道内高速流动的浆液冲击到法兰对接处的台阶或间隙时，固体颗粒会对翻边根部产生持续的切削磨损，严重时可能导致翻边撕裂、密封失效。

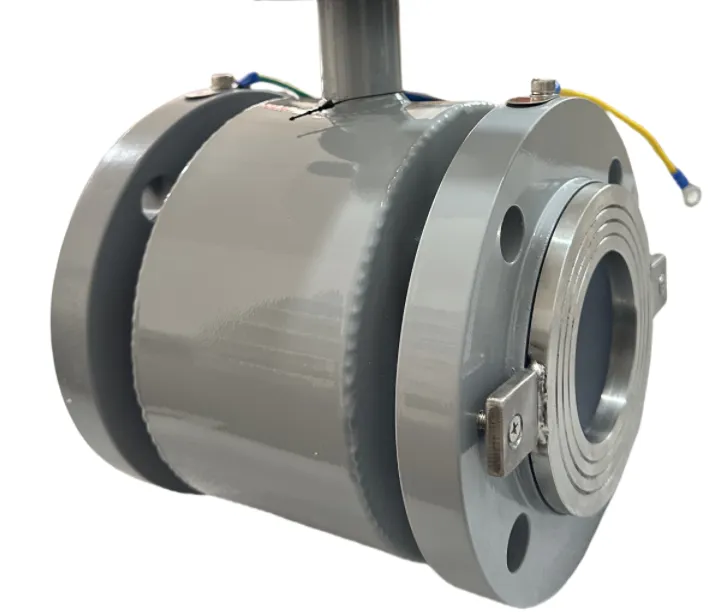

针对这一问题，天俊仪表在浆液型传感器的进口端（必要时在进出口两端）设置了保护法兰结构。其设计思路是在衬里翻边的迎流面增加一段耐磨损的金属护圈，将浆液中的硬质颗粒导向管中心流动，避免固体颗粒直接撞击翻边的过渡圆弧区域。该保护法兰通常采用耐磨不锈钢材质加工，并与传感器本体形成紧密配合，在保留聚氨酯衬里优异耐磨性能的同时，有效延长了衬里翻边在强磨损环境下的使用寿命。这一细节设计对于矿山尾矿输送、河沙清淤等含砂量极高的工况，具有一定的实际工程意义。
三、尖头电极：解决结垢附着的结构优化
电极是电磁流量计直接接触介质并拾取感应信号的关键部件。在常规的球面电极设计中，电极表面与介质接触面积较大，当浆液中含有黏性物质或易结垢成分时，沉淀物容易在电极表面逐渐累积，形成绝缘垢层，导致信号衰减、测量波动甚至完全失效。

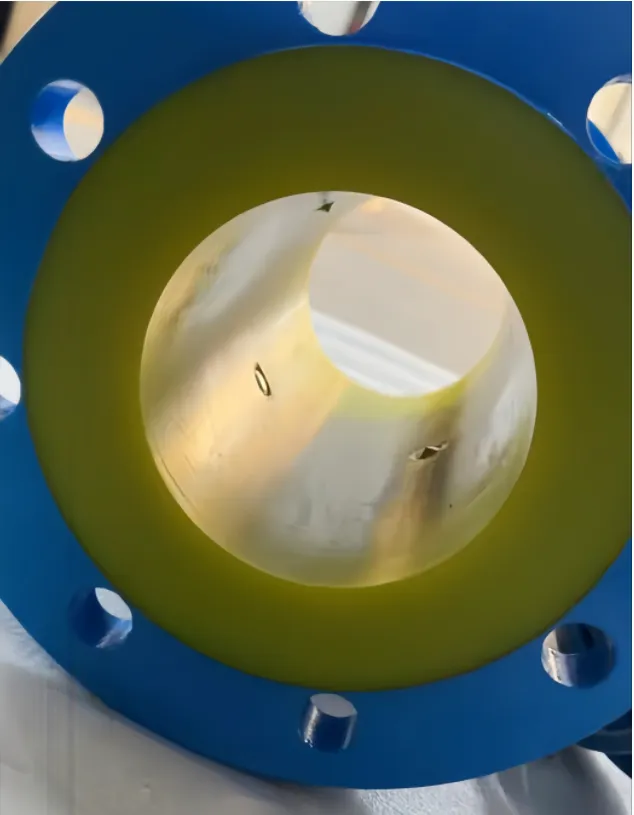

天俊仪表为该系列传感器配置了特殊定制的尖头电极，其核心设计在于电极中心位置具有沿轴向的凸起结构。当介质流经电极时，流体被凸起部分割，改变了颗粒和黏性物质的沉积路径，使其不易在电极表面附着。这种“自清洁”效应在含有煤粉、矿粉等易结垢成分的浆液环境中具有实际应用价值。例如，在某煤化工企业煤浆流量计的应用实践中，将原进口设备的球面电极更换为尖状电极后，有效解决了电极结垢问题，减少了拆表打磨维护的频次。
四、励磁线圈：测量稳定性的底层保障

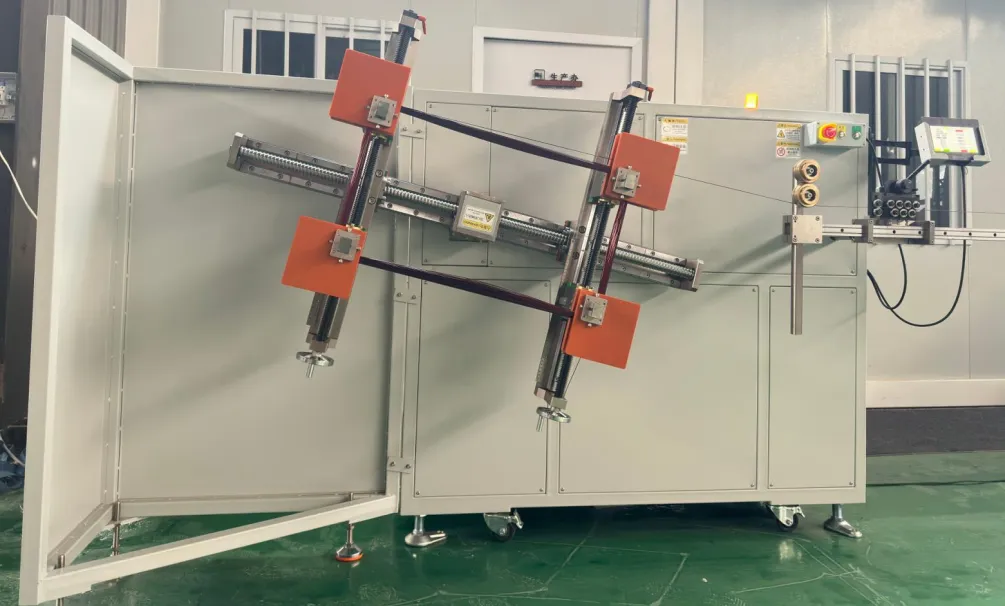

除了与介质直接接触的衬里和电极，电磁流量计的核心零部件——励磁线圈的工艺水平同样影响着测量的稳定性。天俊仪表自2019年成立以来，始终专注于励磁线圈的研发与生产，拥有全自动绕线机8台、半自动绕线机6台，可满足DN3至DN2000全口径励磁线圈的定制化生产。公司在励磁线圈领域的多年积累，为流量计整机的信号稳定性提供了基础保障。
五、适用场景与工程实践
综合来看，天俊仪表浆液型电磁流量计传感器在以下工况中具有较好的适用性：
矿山与冶金：矿浆输送、尾矿处理、浮选工艺中的浆液流量监测；
煤化工：水煤浆制备与输送过程中的流量计量；
造纸行业：纸浆、白水、黑液等工艺介质的流量测量；
污水处理：含泥沙量较高的污水、污泥流量监测。
在铜钼采选厂等实际工程案例中，采用聚氨酯衬里的电磁流量计已在强磨损性矿浆测量中得到成功应用。天俊仪表浆液型传感器同样面向此类工况设计，建议用户在选型时结合实际介质的温度、含固量和化学性质，与技术人员充分沟通确认具体参数。
结语
电磁流量计在浆液工况下的性能表现，很大程度上取决于传感器与介质的“匹配度”。天俊仪表浆液型传感器通过聚氨酯衬里与尖头电极的组合设计，分别从耐磨与防结垢两个维度进行针对性优化，为矿山、煤化工、造纸等行业提供了一种兼顾实用性与经济性的测量方案。对于长期面临浆液测量困扰的工业用户而言，这是一款值得关注的国产替代选择。
