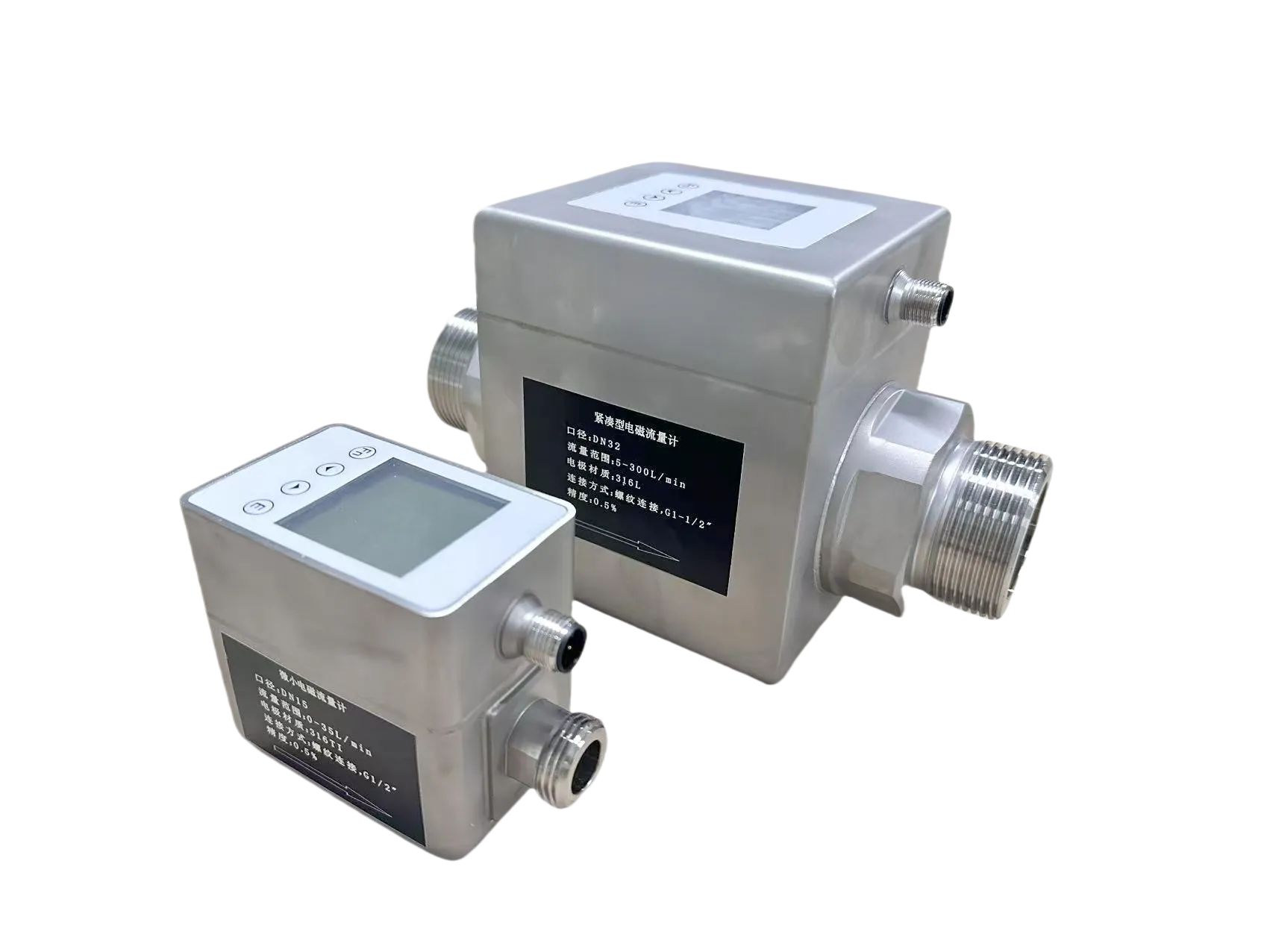

在精密流体输送与定量控制场景中，小口径管道流量测量对仪表的精度、响应速度及耐腐蚀性提出了更严苛的要求。河南天俊仪表有限公司依托其在电磁流量计核心零部件领域的技术积累，推出ZTFM-small系列微小型电磁流量计，为食品饮料、制药、化工和水处理等行业的小口径应用提供结构紧凑、精度可靠的流量测量产品。

一、河南天俊仪表·品牌背景

河南天俊仪表有限公司位于河南省长葛市，是一家专注于电磁流量计核心零部件研发与制造的企业。公司自2019年成立以来，围绕电磁流量计励磁线圈建立了完整的技术与生产能力，拥有全自动及半自动绕线设备，可覆盖DN3至DN2000全口径范围的励磁线圈定制化生产。

公司产品线涵盖电磁流量计励磁线圈、电磁水表励磁线圈、液体涡轮放大器线圈、插入式电磁探头、插入式电磁流量计传感器、导流管组件、电极、外壳组件及接地环等系列配件。基于对电磁流量计核心测量部件的深入理解，河南天俊仪表从关键零部件延伸至整机产品领域，推出ZTFM-small系列微小紧凑型电磁流量计。

二、ZTFM-small系列核心技术参数

ZTFM-small系列产品执行JB/T9248《电磁流量计》 标准，遵循GB/T 18659《封闭管道中流体流量的测量 电磁流量计使用指南》 相关技术要求，主要技术参数如下：

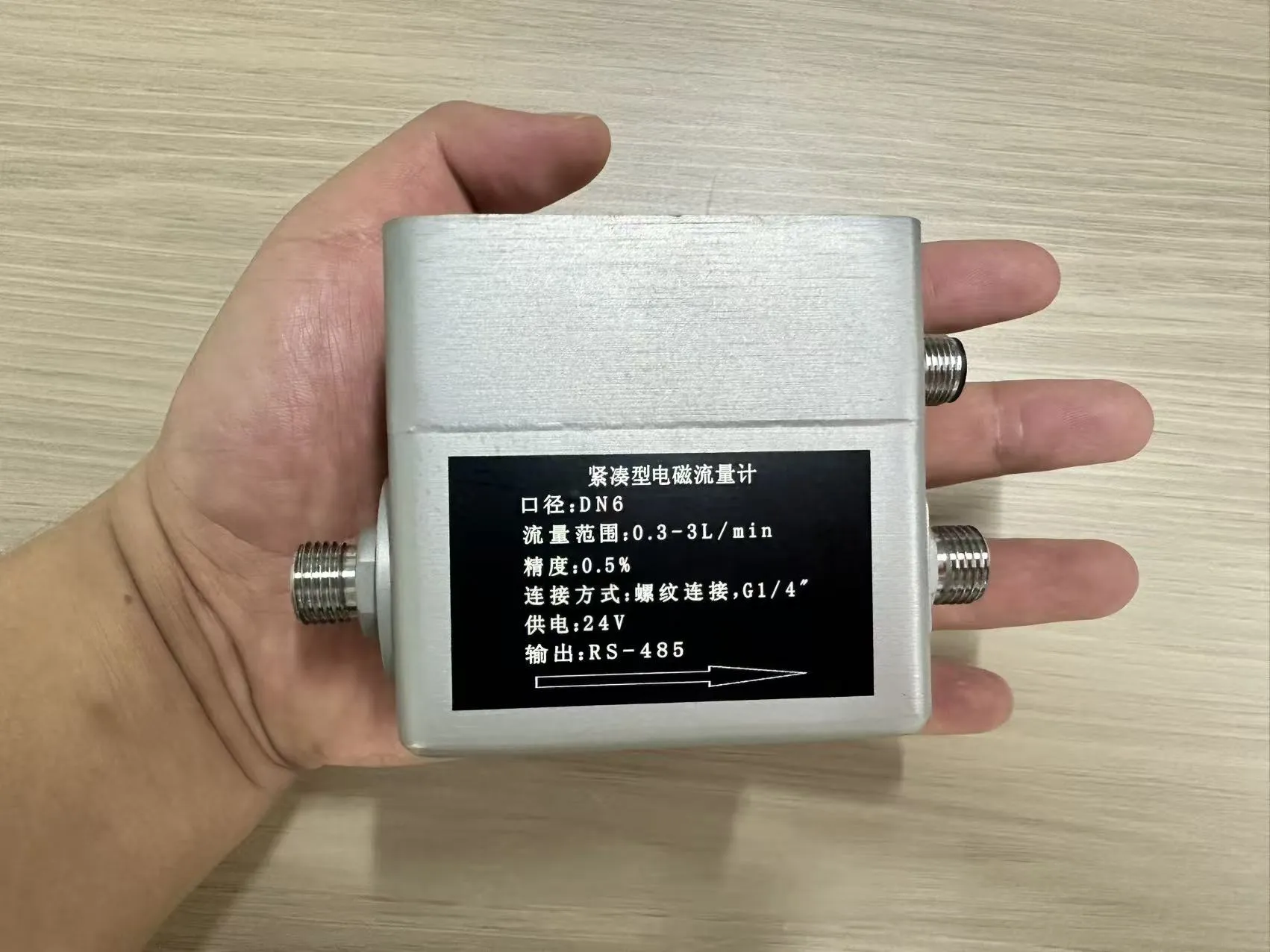

• 公称通径：DN6至DN50，可匹配G 1/4″至G 2″的工艺管道。

• 流量测量范围：覆盖DN6规格从0.05 L/min起至DN50规格900 L/min的宽量程范围。

• 公称压力：标准配置1.0MPa及1.6MPa。

• 精确度：标准配置为示值的±0.5%（流速>0.6 m/s时），可选配±0.2%精度等级。

• 介质电导率要求：不低于20 μS/cm。

• 介质温度上限：不超过60℃。

• 接液材质：测量管（衬里）采用PEEK特种工程塑料，电极可选316Ti、哈氏合金HC/HB、钛Ti等材料。

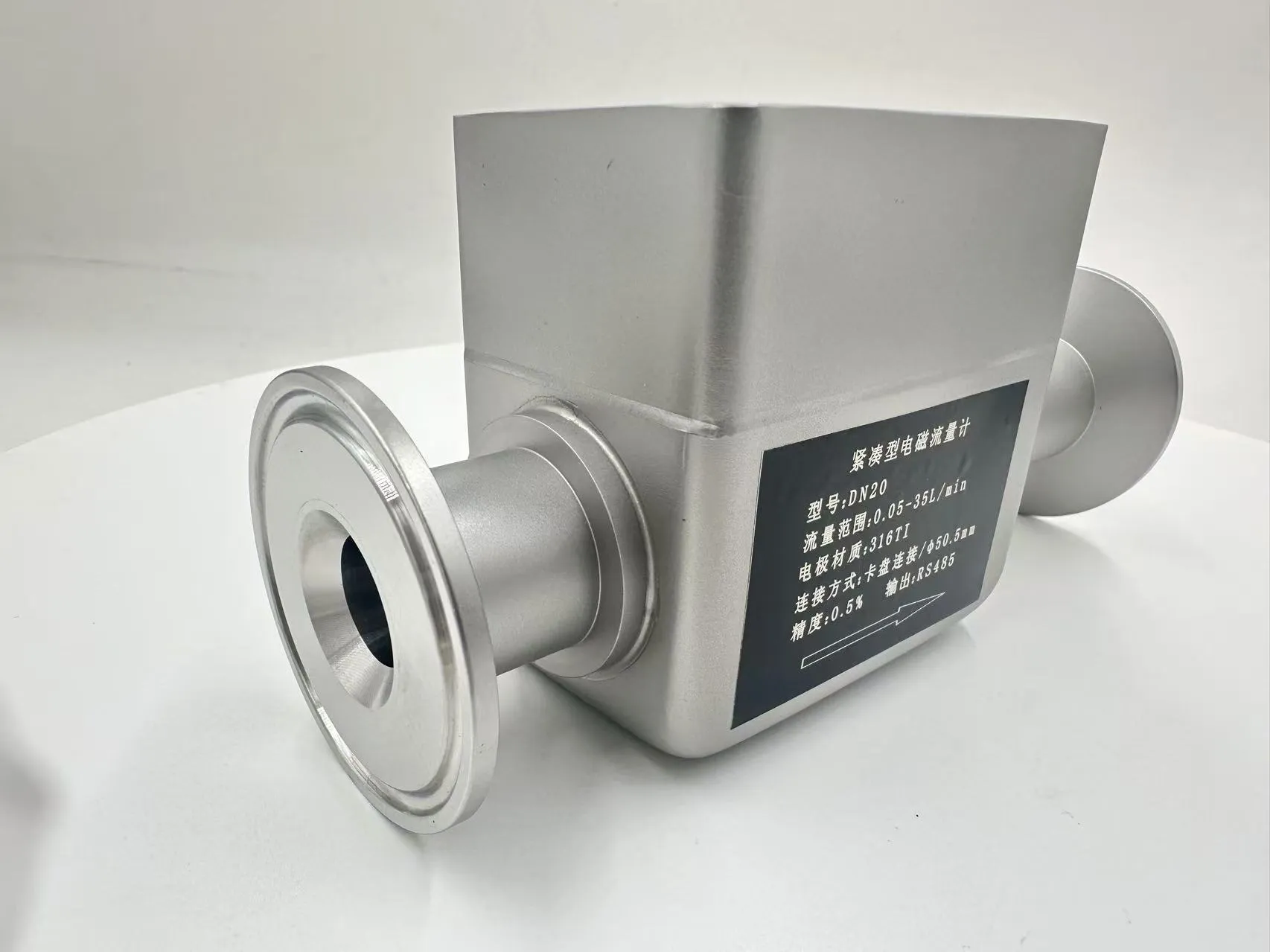

• 过程连接：支持螺纹连接（基型）、卡箍连接及法兰连接三种型式，材质可选304、316不锈钢或PEEK塑料。

• 防护等级：标准IP65，盲表版本可达IP67。

• 供电电源：16VDC至36VDC直流供电，功率消耗不超过3VA。

• 输出信号：双通道可编程配置，支持脉冲/频率输出、模拟电流输出（0~10mA或4~20mA）及开关量报警输出。

• 通讯接口：可选RS485 Modbus通讯接口，具备防雷击保护。




三、产品主要特点

1. 适用于小口径与微小流量测量

ZTFM-small基于电磁感应测量原理，信号电压与流速呈线性关系，无活动部件，从测量原理层面保障了精度。在低流速条件下仍可提供符合标准的测量性能，适用于药液配比、反应物定量添加等对微小流量有检测要求的场景。

2. PEEK衬里，兼顾耐腐蚀性与机械强度

测量管衬里采用PEEK特种工程塑料。相较于常规PTFE衬里，PEEK在机械强度与刚性方面表现更优，同时具备良好的耐化学腐蚀性，可在多种酸性、碱性介质环境中维持工作稳定性，有助于延长整机在腐蚀性工况下的使用寿命。

3. 一体化紧凑设计，便于系统集成

ZTFM-small采用传感器与转换器集成安装的一体型结构，整机体积较小。提供螺纹、卡箍、法兰三种过程连接方式，可与成套设备、撬装装置及移动式工艺系统配合使用。在安装空间有限的情况下，仍能满足上游3D、下游1D的直管段安装要求。

4. 双通道信号输出，配置灵活

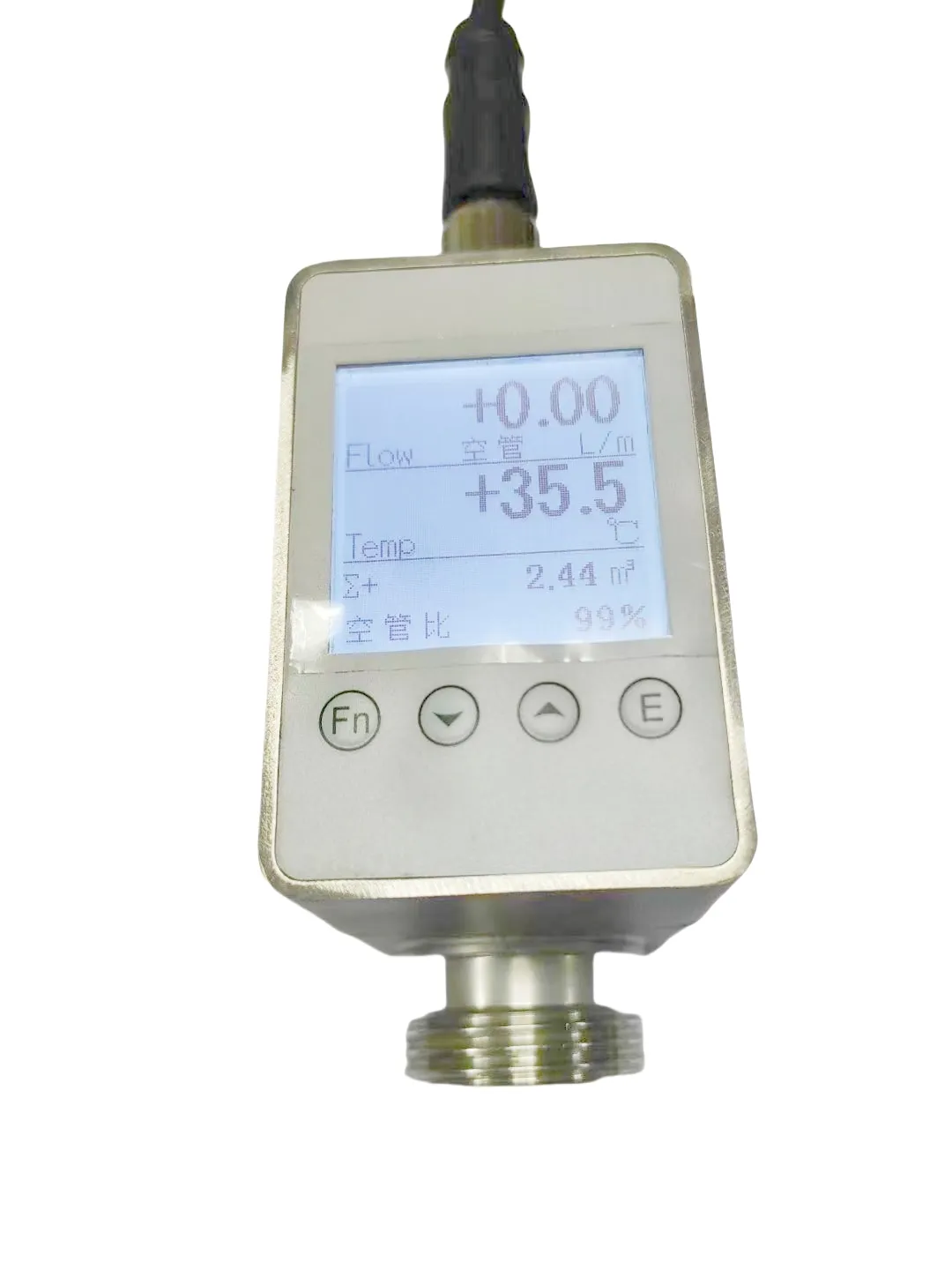

产品提供OUT1与OUT2双输出通道，支持多种信号组合。可根据实际应用需求配置流量脉冲、频率信号、模拟电流输出，或设置流量上下限报警开关量信号。选配通讯功能的版本支持RS485 Modbus协议，便于与上位机系统进行数据交换与参数配置。

5. 核心零部件自主配套

河南天俊仪表从励磁线圈到传感器组件的核心环节均可在内部完成，有助于保障零部件的适配性与整机的一致性，为产品的稳定供应和技术支持提供基础。

四、安装与使用注意事项

为保障ZTFM-small的测量准确性及运行可靠性，安装与使用时建议关注以下要点：

• 满管测量：传感器测量管内应始终充满被测介质，避免出现空管或不满管工况。

• 介质电导率：被测介质的电导率应满足不低于5 μS/cm的条件。

• 前后直管段：流量计上游入口侧建议保留不小于3倍公称通径（3D）的直管段，下游出口侧不小于1D。

• 接地（接液）：测量系统应进行良好接地（接液），以降低外界电磁场对信号的干扰。

• 环境要求：安装场所宜避开强磁场及强振动源；流量计宜安装在通风、干燥的位置，避免雨水直接淋浇或长期积水浸泡。

• 口径选择：通常情况下可选择与工艺管道同口径的仪表。如工艺流速偏低且流量相对稳定，可通过设置异径管使局部流速提高至推荐范围（1 m/s至4 m/s），异径管的中心锥角不宜超过15°。




五、主要应用行业

食品饮料行业：适用于水、果汁、糖浆、乳制品等物料的罐装批处理与流量定量控制。

制药行业：用于药液配比、注射用水等介质的流量计量，可选配0.2%精度以满足对计量精细度要求较高的工艺环节。

化工行业：适用于酸、碱及含腐蚀性溶剂的流量监测。PEEK衬里配合哈氏合金电极可适应多种化学品介质。

水处理行业：用于加药系统、反渗透系统等小流量药剂的计量投加。

六、选型说明

ZTFM-small系列提供标准化的选型编码体系，包含公称通径、过程连接方式与材质、公称压力、电极材料、输入/输出模式、电缆长度及显示版本等配置选项。用户可依据工艺介质特性、流量范围及安装条件，参考选型编码规则进行选择，也可向制造商咨询适合实际工况的配置方案。河南天俊仪表还可根据需求提供非标口径、特殊电极材质等定制化配置。
